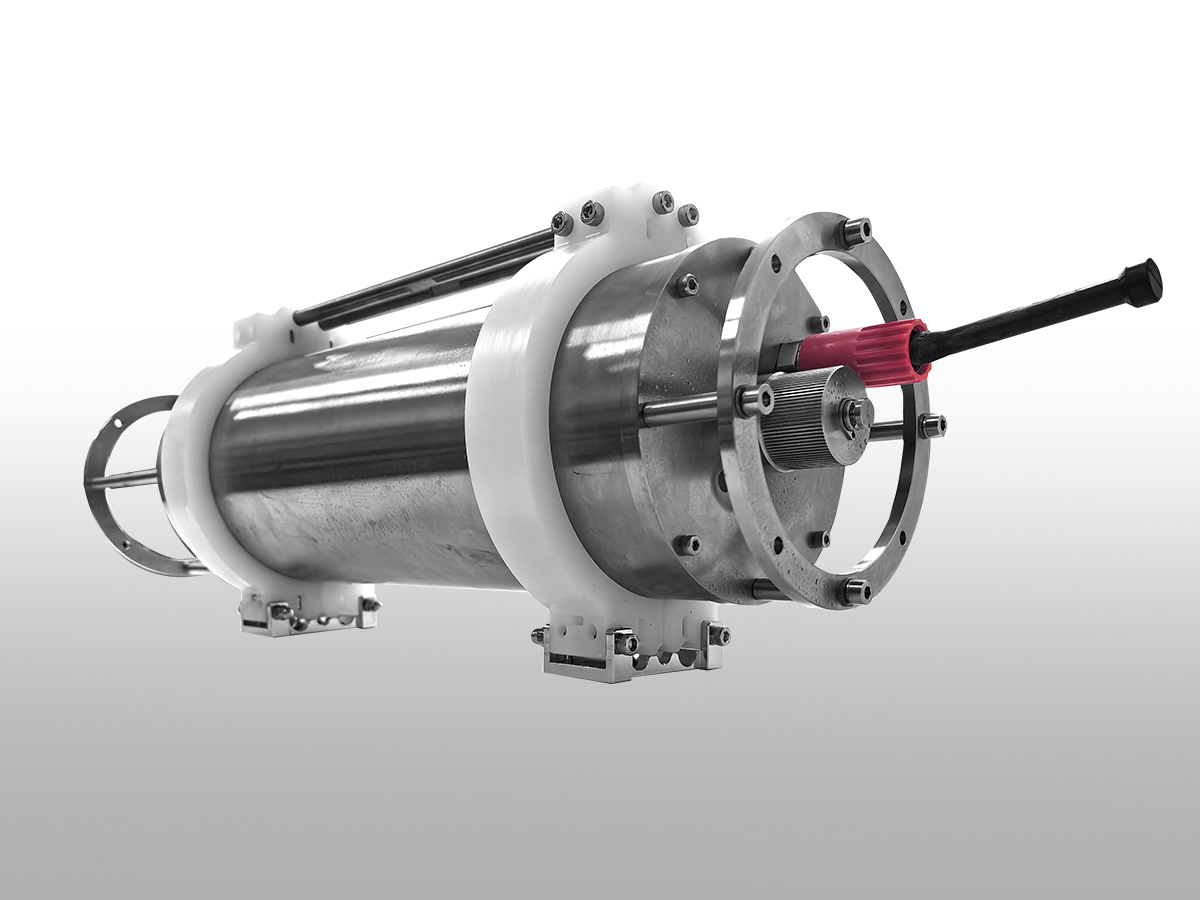

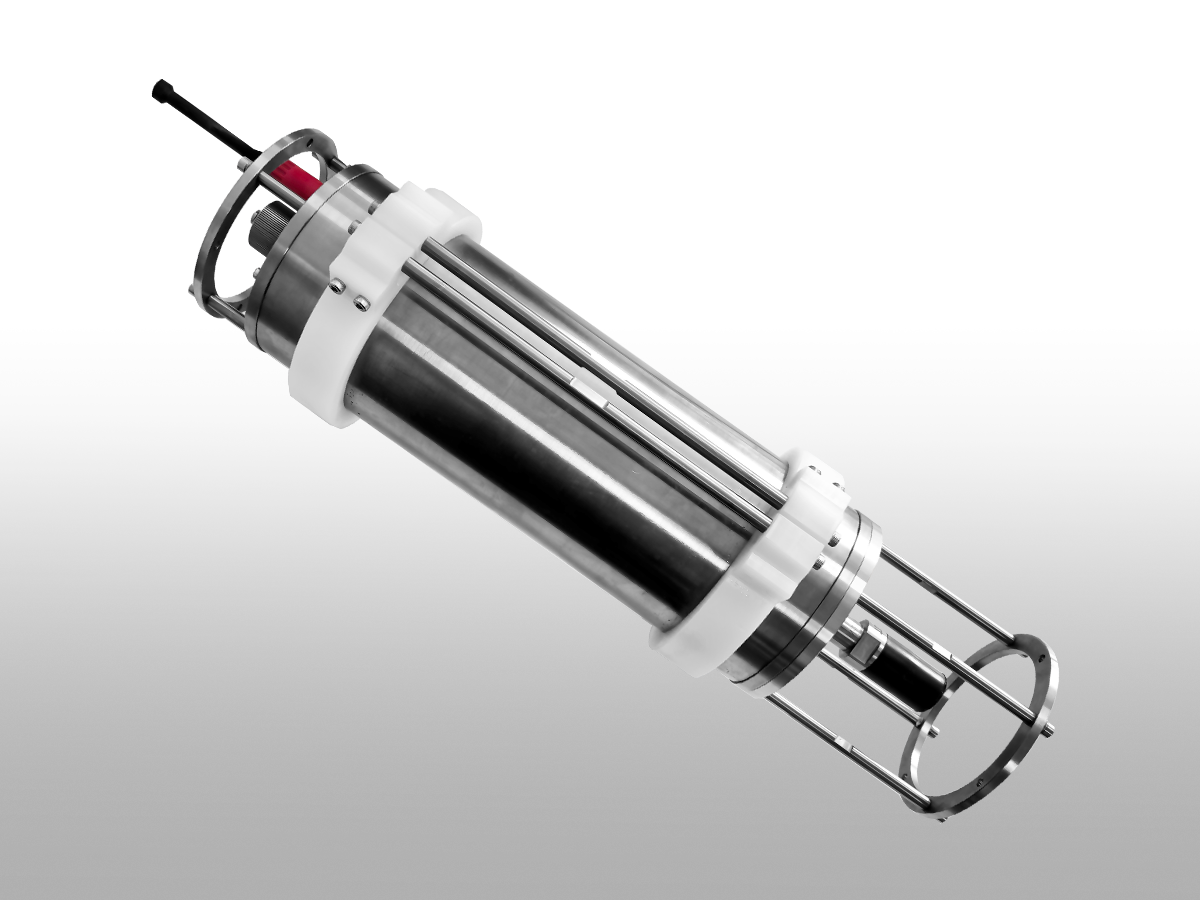

在线自容双模式水听器HTD-32ND-02

HTD-32ND-02是一款水下单通道声学监测系统，具备高性能数据采集和自储存能力，和线上数据实时采集传输功能。主要用于水下声学信号记录。HTD-32ND-02 有高配置、采样率、高增益控制、智能开关和实时数据处理等功能。可以说，HTD-32ND-02 是一款智能化单通道被动声学监测系统。

立即咨询

产品详情

产品简介

一、产品特点

（1）兼顾本地存储和在线传输两种工作模式；

（2）高性能水听器；

（3）支持最高 512 G 存储，可在线下载数据，无需开舱；

（4）提供内部&外部电池选项；

（5）源文件：二进制数据格式，支持转.CSV；

（6）配套软件，支持时域和频域显示。

主要应用场景

（1）海洋环境监测：用于监测海洋环境中的噪声污染、生物声学活动等，提供重要的数据支持，帮助保护和管理海洋生态环境。

（2）水下工程检测：广泛应用于水下管道、桥梁等工程的声学检测，确保工程结构的安全和稳定，预防潜在的结构性问题。

（3）海洋生物研究：通过采集和分析海洋生物的声学活动数据，促进对海洋生态系统的深入理解，支持海洋生物学研究。

（4）军事和国防：用于水下声纳系统的测试和验证，支持国防和安全领域的应用需求，增强水下作战和监测能力

技术规格

1. 声学采集

（1）工作频率：10Hz-50kHz；

（2）灵敏度：≥ -172dB（re lV/uPa）；

（3）频响范围：10Hz-20kHz（±3.0dB）；

（4）水平指向性（@10kHz）：全向，±2dB；

（5）垂直指向性（@10kHz）：全向，±3dB；

（6）ADC：24位Sinma Delta；

（7）动态范围：≥120dB（1kHz采样率）；

（8）采样率（Hz）支持：12.5k、25k、50k、100k；

（9）采集器增益可调：0dB、10dB、20dB、30dB。

2.供电

2.1自容采集模式

（1）内部电源：可充电电池（标配），干电池可选；

（2）外部电源：9-18Vdc；推荐12v，效率最高.

（3）连续工作时间：≥48小时（标配），≥7天需定制。

2.2在线传输模式

（1）外部电缆供电：220VAC，50Hz；

（2）提供独立电池箱：29.4V ；

（3）支持稳定持续作业。

3.存储

512G的内部可移动 SD 卡存储，可配置记录、时间表和工作循环，支持在线数据下载，无需开舱。

4.尺寸

（1）标准配置：≤直径 12cm*长度 49cm；

（2）可根据客户要求，提供多种尺寸外壳。

5.通信

实时网口通信，支持TCP/IP 协议，用于频谱图、声学文件、配置文件和数据等。

6. 环境

（1）最大工作水深：1000米（标配）；

（2）可提供1000米- 2000米- 4000米配置；

（3）操作温度：-10°C - +60°C，存储温度：-20°C - +60°C。

7. 内部时钟

（1）标准守时方式：恒温晶振（OCXO），1.4 ms@72h；

（2）可选项：铷钟，3us@24h。

8. 水密电缆（在线传输模式应用）

（1）水密线缆长度：100m;

（2）水密线缆耐水压：6MPa；

（3）水密线缆承重：100kg；

（4）水密线缆外护套：耐磨聚酯；

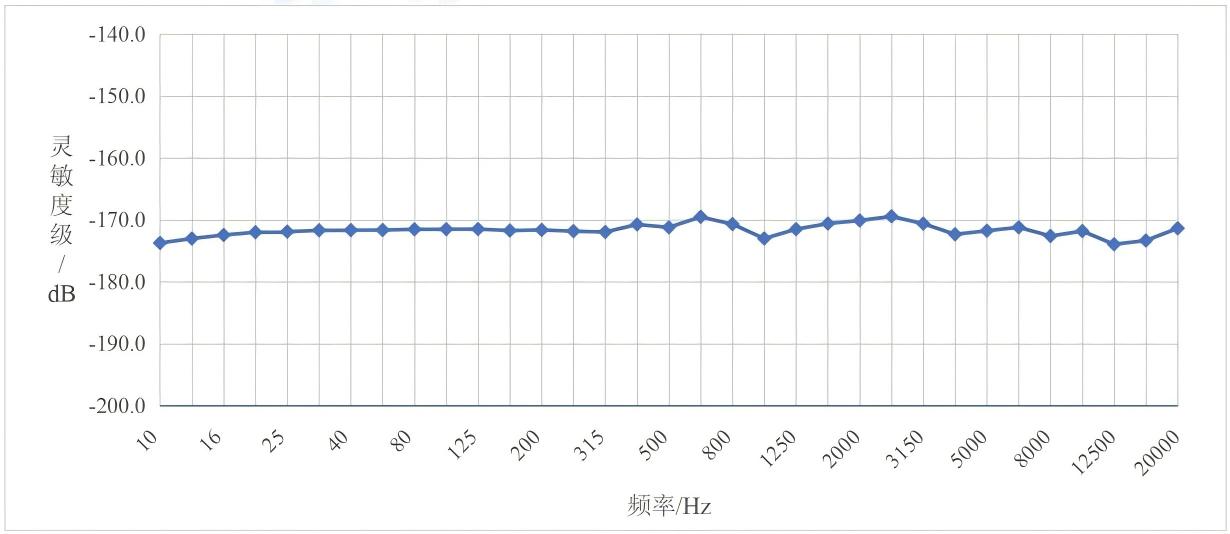

水听器灵敏度曲线

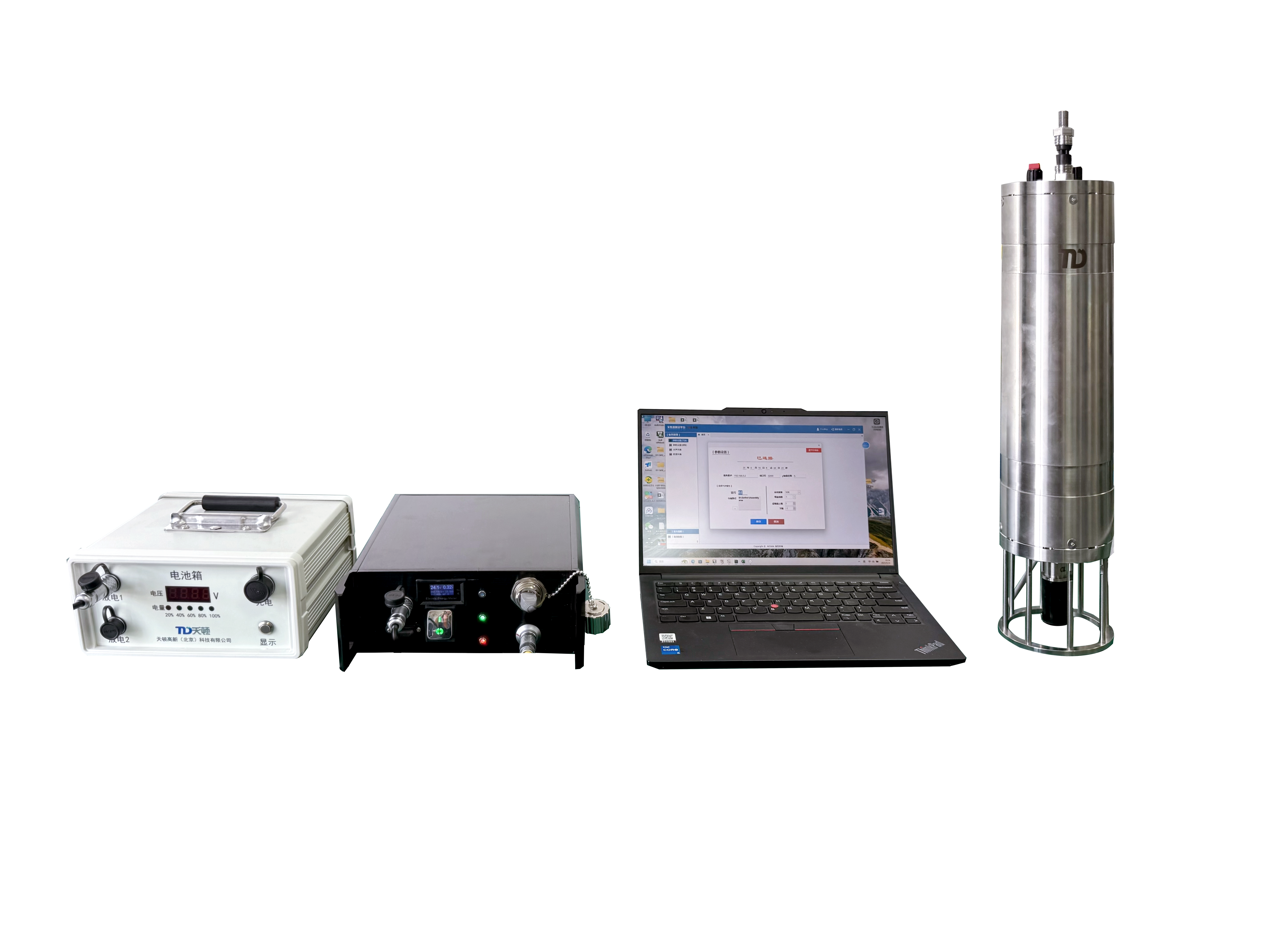

在线系统组成


从左到右分别是电缆、电源箱、电力猫、自容式水听器
