SinoTD20 通讯换能器

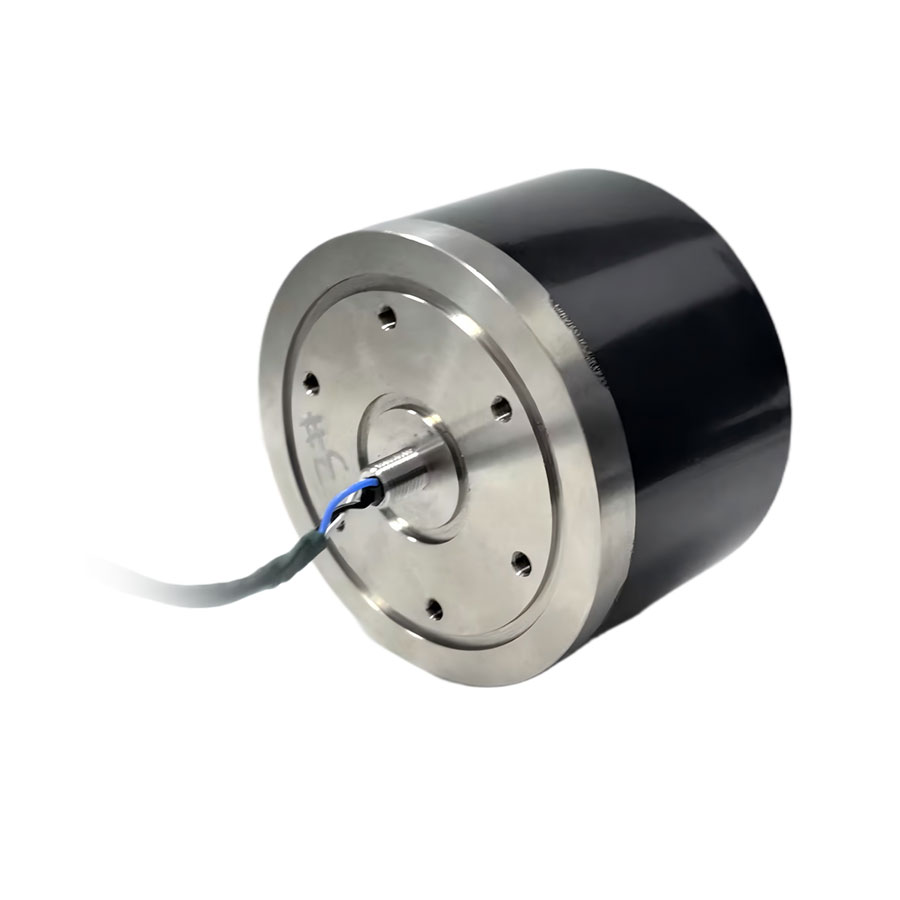

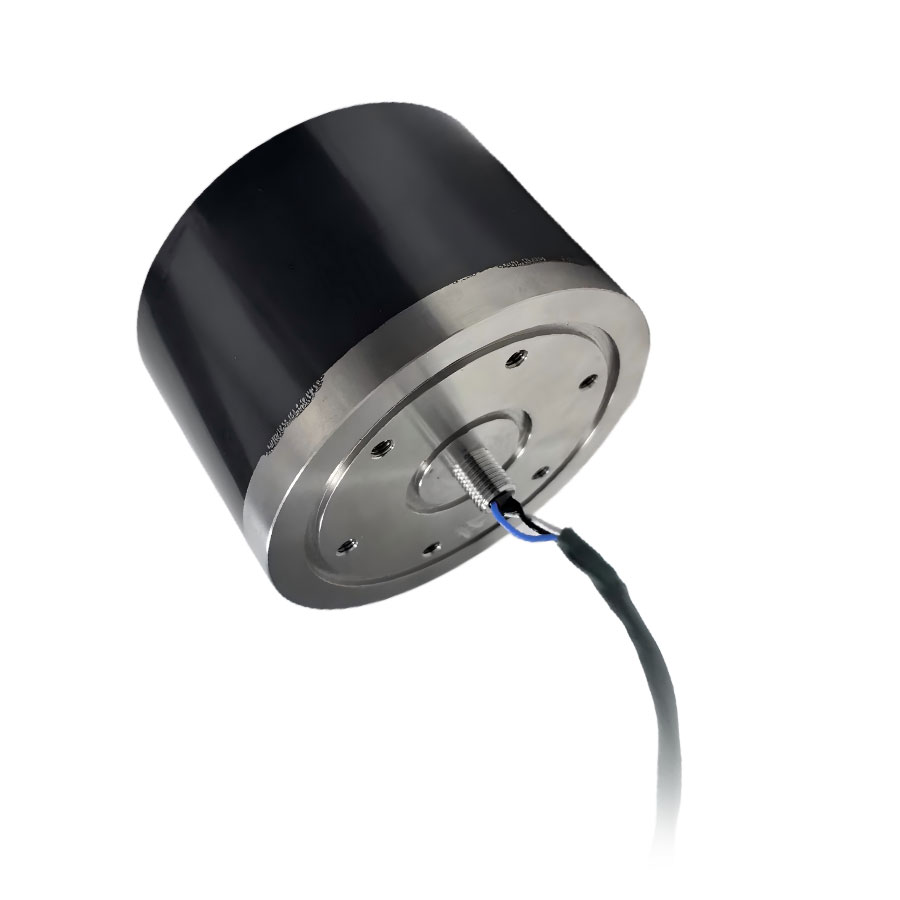

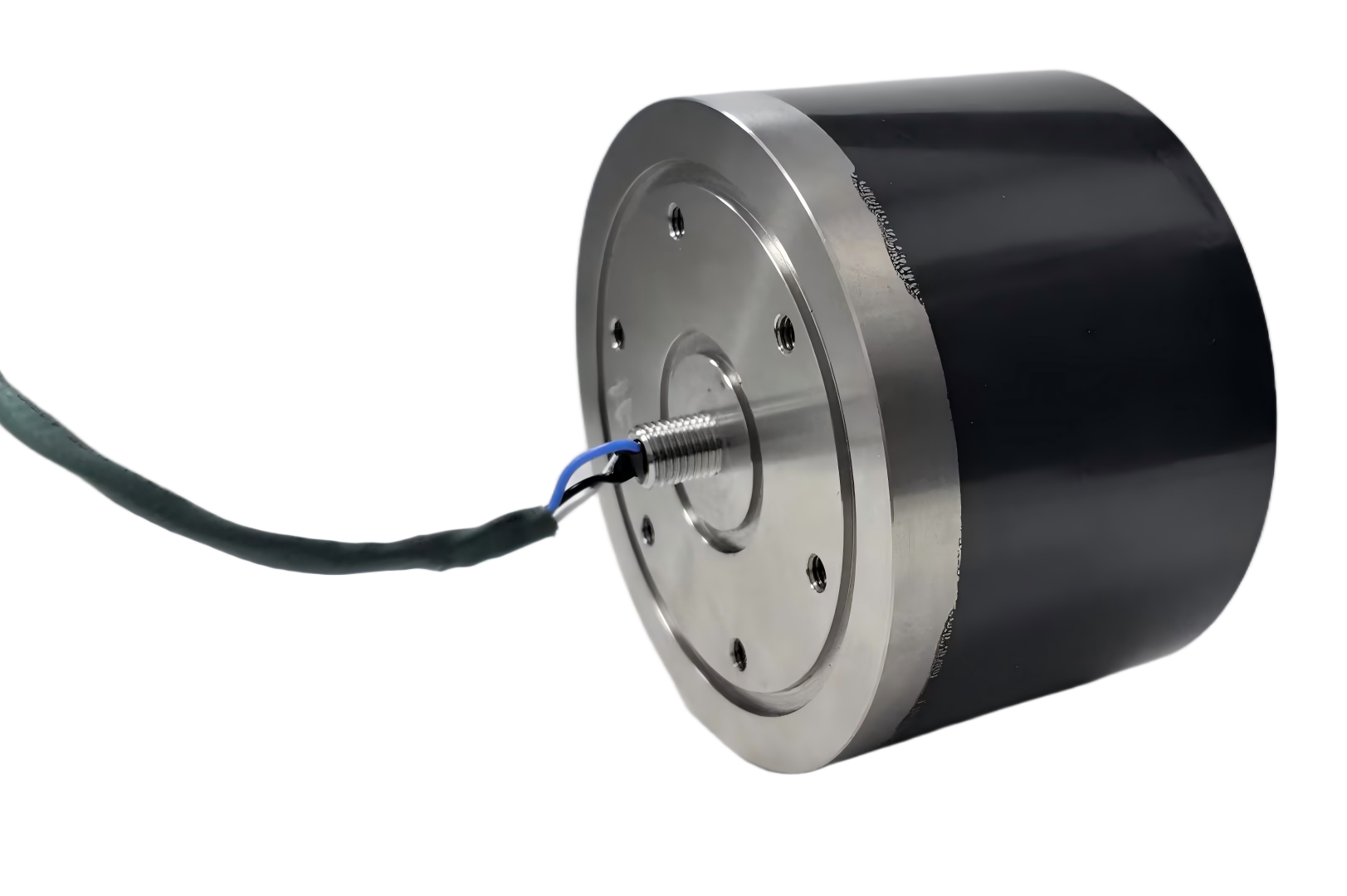

SinoTD 20是一款用于水下声学应用的脉冲信号超声波换能器，工作频率为 20 kHz。它支持多种脉冲信号类型（如正弦波、Chirp、PSK、FSK 等），适用于需要高功率脉冲输出的水声系统。该换能器具有环形波束特性，在谐振频率下水平方向为全向（ 360°），垂直方向为 90°。其设计考虑了功率限制、热管理和多种安装方式，适用于复杂的水下环境。
产品详情
产品简介
SinoTD 20是一款用于水下声学应用的脉冲信号超声波换能器，工作频率为 20 kHz。它支持多种脉冲信号类型（如正弦波、Chirp、PSK、FSK 等），适用于需要高功率脉冲输出的水声系统。该换能器具有环形波束特性，在谐振频率下水平方向为全向（ 360°），垂直方向为 90°。其设计考虑了功率限制、热管理和多种安装方式，适用于复杂的水下环境。
主要应用场景
（1）水下无线通信；
（2）水下定位与导航；
（3）水下探测与成像；
（4）工程监测；
（5）水声科学研究；
技术规格
|
序号 |
参数 |
性能 |
|
1. |
中心频率 |
20 kHz |
|
2. |
最大输入脉冲功率 |
350 W |
|
3. |
自由场接收电压灵敏度 FFVS |
-195.0 dB V/μPa @ fs |
|
4. |
发射电压响应 TVR |
139–142 dB μPa/V @ 1m |
|
5. |
波束模式 |
环形波束 @ fs，全向 @ ≤9 kHz |
|
6. |
方位角 |
全向性（水平） x 90°（垂直） |
|
7. |
尺寸 |
Ø 77mm x 60 mm（不含连接器） |
|
8. |
重量 |
1.8 kg |
|
9. |
工作深度 |
300米 |
|
10. |
工作温度范围 |
-10°C 至 +60°C |
|
11. |
电缆 |
10米 |
